Det senterdrevne fortykningsmidlet brukes først og fremst til å konsentrere bunnfall i mellomstore til små fortykningstanker ved kommunale renseanlegg eller industrielle avløpsrenseprosjekter. Dette utstyret bruker tyngdekraftskonsentrasjon for å redusere slamvolumet, og reduserer dermed behandlingsbelastningen på slamavvanningssystemer og forbedrer avvanningseffektiviteten. Den fungerer som et forbehandlingstrinn for slamavvanningsoperasjoner.
· Arbeidsbroen har en fullbrodesign, med materialalternativer inkludert karbonstål, rustfritt stål eller betongkonstruksjoner;
· Drivsystemet bruker en vertikal tre-trinns sykloidal reduksjon av pinwheel eller en kombinasjon av spiralgirreduksjon og snekkegirreduksjon for å sikre utgående dreiemoment og hastighet;
· Konsentrasjonsstenger er jevnt fordelt på skrapearmene for å øke konsentrasjonseffektiviteten;
· Den nedre enden av skrapeakselen har undervannslagre og skraper for å hindre akselavbøyning under rotasjon og forhindre slamoppbygging i oppsamlingstrauet;
· Dobbel mekanisk og elektrisk overbelastningsbeskyttelse sikrer sikker og pålitelig drift;
· Enkel betjening med direkte lokale/fjernkontrollfunksjoner.
Dette utstyret bruker en kjedeplate roterende mekanisme, med en fast stanggitteroverflate. Når avløpsvannet strømmer gjennom, fanges opp avfall som er større enn stangspaltene. Rivetennene til riveplaten trenger inn i spaltene mellom stengene. Når drivenheten roterer trekkkjeden, løfter raketennene ruskene som er fanget på siloverflaten oppover til utløpsåpningen. Avfallet faller ut under tyngdekraften gjennom utløpsåpningen inn i en transportør eller avfallsvogn for fjerning eller videre behandling.

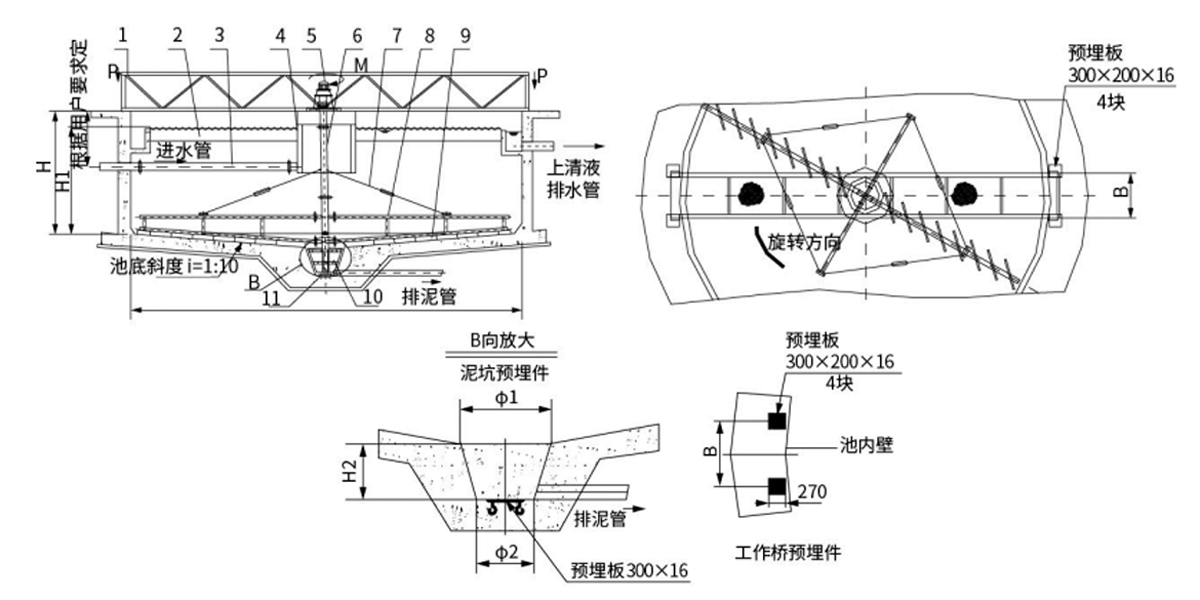

| 1 | Arbeidsbro | 7 | Parallellstang |
| 2 | Outlet Weir Plate | 8 | Skrapearm |
| 3 | Innløpsrør | 9 | Skrapestang |
| 4 | Strømningsstyresylinder | 10 | Bunn skrapeplate |
| 5 | Drivenhet | 11 | Bunnlager |
| 6 | Mellomliggende vertikalt skaft |
| Parametere/modell | ZCG-5 | ZCG-6 | ZCG-8 | ZCG-10 | ZCG-12 | ZCG-14 | ZCG-16 | ZCG-18 | ZCG-20 | |
| Bassengdiameterφ(m) | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | |
| Perimeterbassengdybde H (m) | 3,5 ~ 4,5 (Tilpasset i henhold til brukerkrav) | |||||||||
| Bassengkant Vanndybde H1 (m) | 3,5 ~ 4,0 (Tilpasset i henhold til brukerkrav) | |||||||||
| Ytre kant lineær hastighet V (m/min) | 1,5~3,0 | |||||||||
| Motoreffekt N (kW) | 0.37 | 0.55 | 0.75 | |||||||
| Installasjonsdimensjoner (mm) | B | 1050 | 1250 | |||||||
| φ1 | 1000 | 1200 | ||||||||
| φ2 | 500 | 800 | ||||||||
| H2 | 700 | 800 | ||||||||
| Endeflatebelastning P2 av arbeidsbroen (kN) | 30 | 33 | 36 | 40 | 48 | 55 | 65 | 72 | 81 | |
| Maksimalt arbeidsmoment (N·m) | 19 | 22.5 | 45 | 56 | 67 | 100 | 122 | 148 | 172 | |
Skrape: Brukes primært til oppsamling og fjerning av slam fra bunnen av sirkulære sedimentasjonstanker.
Søknadsomfang:
1. Kommunalt avløpsvann: Kontinuerlig slamutslipp i sekundære sedimentasjonstanker og primære sedimentasjonstanker.
2. Industrielt avløpsvann: Radialstrømsedimentasjonstanker i industrier som petrokjemi, stål og kraftproduksjon.
3. Vannbehandlingsanlegg: Slamfjerning i horisontale sedimentasjonstanker.
Med et sterkt teknisk grunnlag og ISO-sertifisert kvalitetssystem hjelper Hengye kunder i ulike bransjer med å forbedre behandlingseffektiviteten, redusere driftskostnadene og oppfylle globale miljøstandarder.
