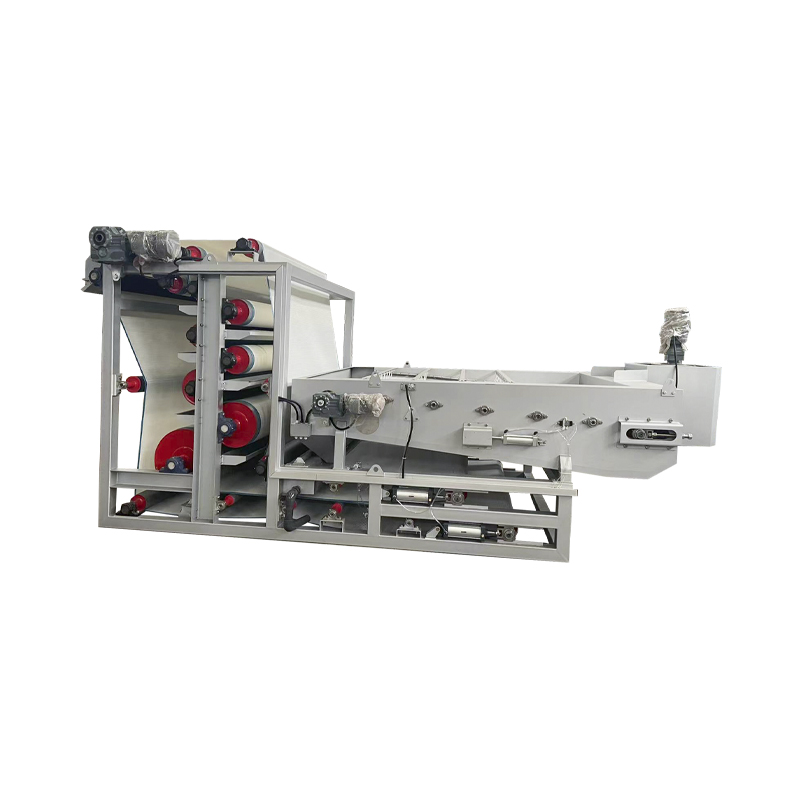

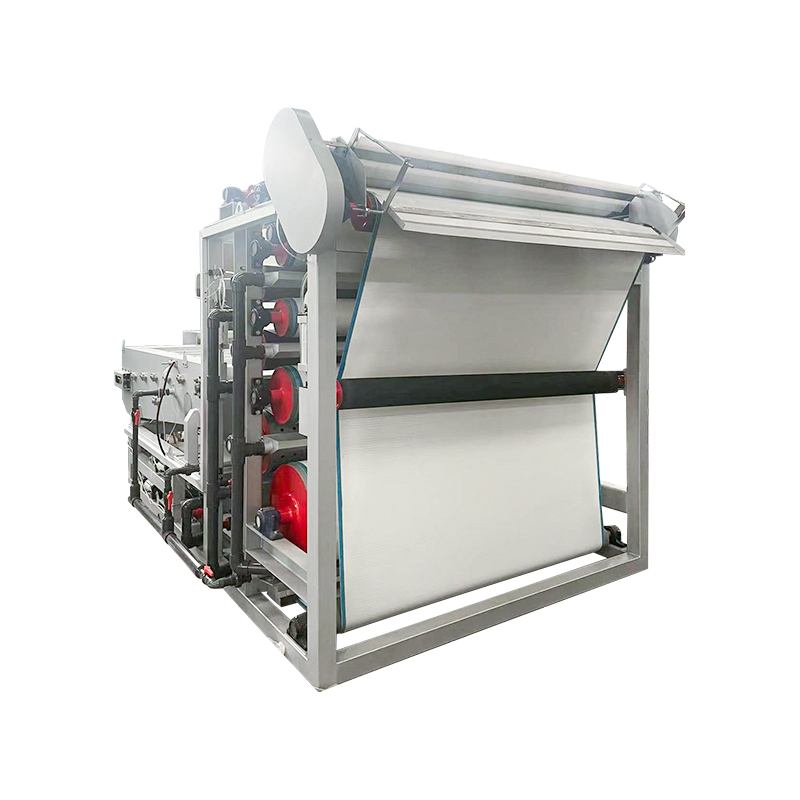

Beltefilterpressen er en kontinuerlig, høyeffektiv slambehandlingsenhet som integrerer konsentrasjons- og filtreringsfunksjoner. Den er egnet for avvanning og separering av ulike bunnfestede eller suspenderte materialer, og er mye brukt i slamavvanning på tvers av bransjer som kjemiteknikk, metallurgi, gruvedrift, matforedling, papirproduksjon, kommunal avløpsvannbehandling og drenering.
· Utstyret integrerer slamfortykning og filterpressing i én enkelt prosess, noe som reduserer investeringskostnadene for fortykning av tanker.
· Høy grad av automatisering med en pneumatisk filterbelteinnretning.
· Bruker fortykket filtrat eller resirkulert vann for å skylle, redusere driftskostnadene.
· Enkel prosessflyt med sterk tilpasningsevne, rasjonell struktur, kompakt fotavtrykk, kort slamretensjonstid og høy behandlingseffektivitet.

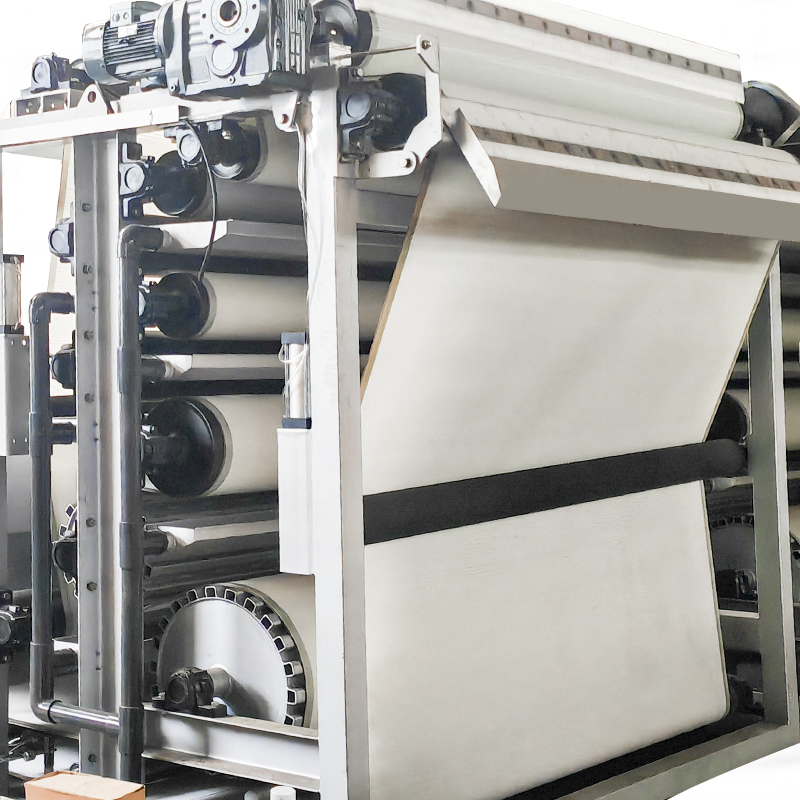

Beltefilterpressen består primært av en ramme, kraftoverføringsenhet, pre-press avvanningsseksjon, pressende avvanningsseksjon, øvre/midtste/nedre filterbelter, filterbeltevaskeanordning, styreruller, filterkakeutløpsanordning, innrettingsanordning, strammeanordning, flokkuleringsmiddelblandingsanordning, filtratoppsamlingsbrett og elektrisk kontrollskap.

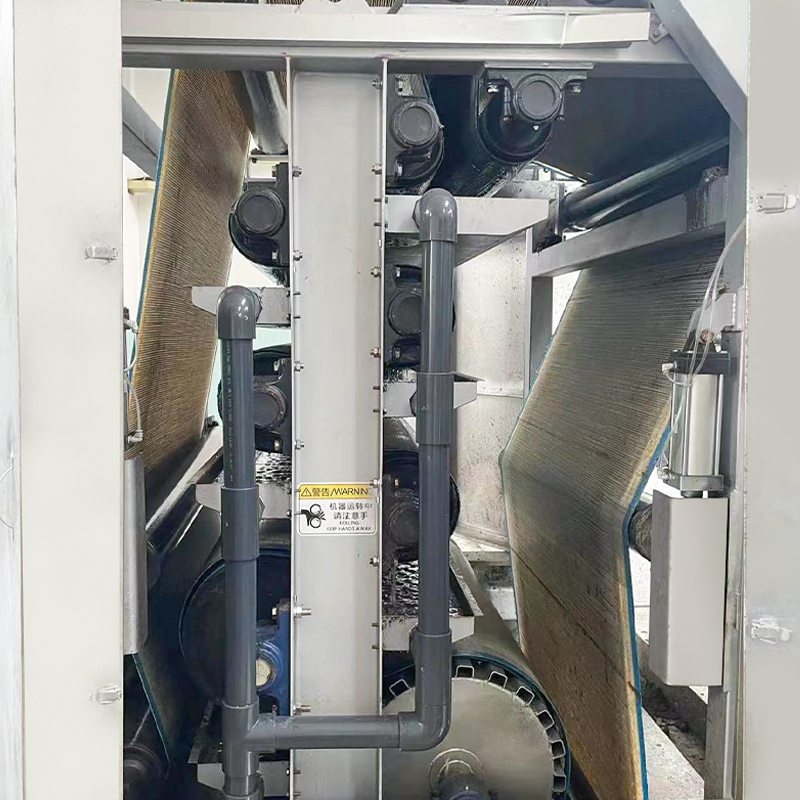

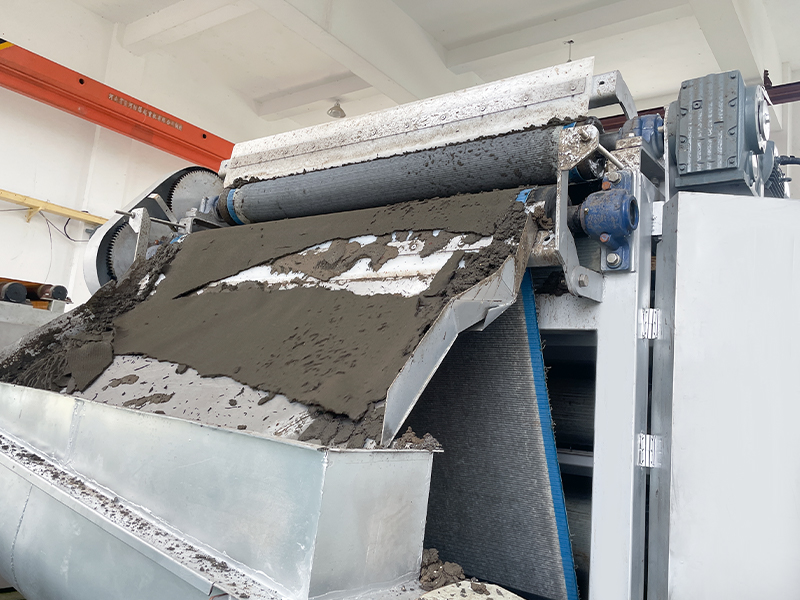

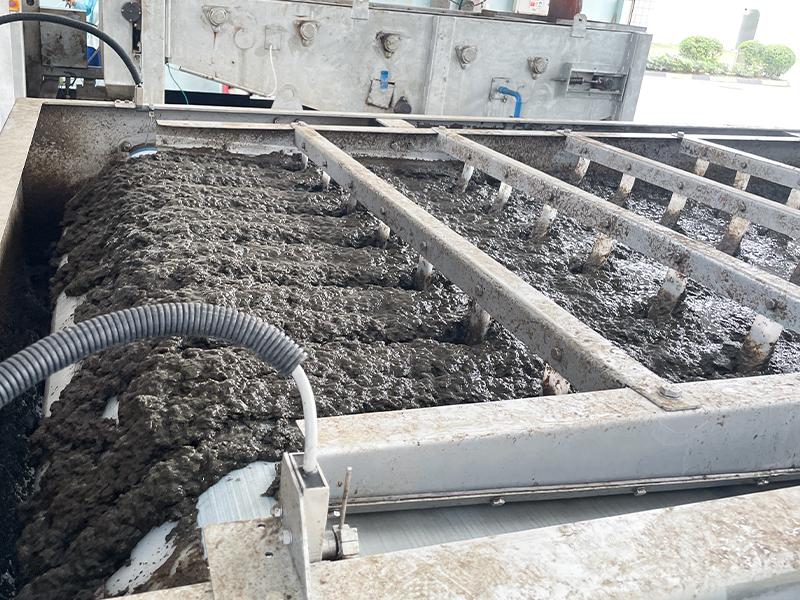

Driftsprinsippet for beltefilterpressen er som følger: Flokkulerte suspenderte stoffer og slam blandet med flokkuleringsmiddel kommer inn i avvanningsmekanismen. Under de kombinerte effektene av tyngdekraft og kompresjon, gjennomgår slam inversjon for å fjerne mesteparten av fritt vann i konsentrasjonsdelen. Det forhåndsavvannede slammet fordeles jevnt på filterbeltet via en matebeholder, og går inn i det dobbeltlags filterbeltespalten for pre-press avvanning. Den passerer deretter gjennom en serie pressvalser arrangert i synkende diameterrekkefølge, og utsetter filterkaken for progressivt økende kompresjons- og skjærkrefter for å fjerne ekstra fritt vann og delvis kapillærvann. Det avvannede materialet slippes til slutt ut gjennom utløpet på bakenden av maskinen.

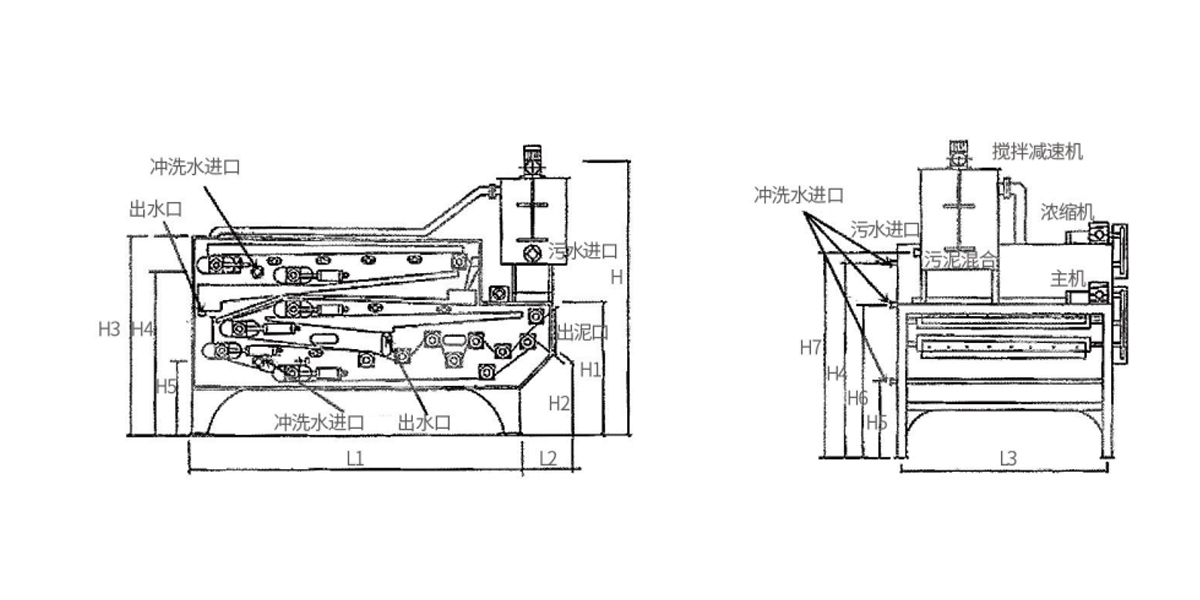

Merk: Dette diagrammet er kun for installasjonsformål og er ikke ment for bruk som konstruksjonstegninger. Konfigurasjonen av fundamentarmeringen og spesifikke betongkrav skal bestemmes av brukeren basert på lokale jordforhold.
| Modell | Beltebredde (mm) | Filterbeltets linjehastighet (m/min) | Fôr fuktighetsinnhold (%) | Fuktighetsinnhold i filterkaken (%) | Total behandlingskapasitet (m³/t) | Totalt spylevannsvolum (m³/t) | Utstyrsdimensjoner (L×B×H)(mm) | Skyllevannstrykk (MPa) |
| ZBDY-500 | 500 | 1,0~5,0 | ≈99 | ≤80 | 2~5 | 8-10 | 3050×1100×2800 | ≥0,5 |
| ZBDY-1000 | 1000 | 7-10 | 12-15 | 3050×1600×2800 | ≥0,5 | |||
| ZBDY-1500 | 1500 | 8-15 | 15-20 | 3050×2100X2800 | ≥0,5 | |||
| ZBDY-2000 | 2000 | 10-20 | 20-22 | 3050×2600×2800 | ≥0,5 | |||
| ZBDY-2500 | 2500 | 15-30 | 25~32 | 4050×3150×2960 | ≥0,5 | |||
| Parametrene ovenfor er gitt for brukerreferanse. Spesifikke konfigurasjoner og parametere må tilpasses de faktiske forholdene på stedet. | ||||||||
 |  |  |
