Sand-vannutskilleren egner seg for sandfjerning i sedimentasjonstanker ved kommunale avløpsrenseanlegg. Den brukes først og fremst sammen med syklonsedimentasjonstanker, sandfjerningsmaskiner eller bro-type sugesandsamlere for å viderebehandle den utslippede sand-vannblandingen.
· Drivsystemet bruker akselmonterte skrueformede girreduksjoner med parallellaksel, med kompakt struktur og jevn, sikker drift;
· Gjenvinningsgrad for partikler større enn 0,2 mm når opp til 96 % etter separasjon;
· U-formede kummer er foret med slitesterke foringer, noe som sikrer lang levetid og enkel utskifting;
· Helt lukket drift opprettholder gunstige miljøforhold. Ramme sikret med ekspansjonsbolter, eliminerer behovet for innebygde ankere.

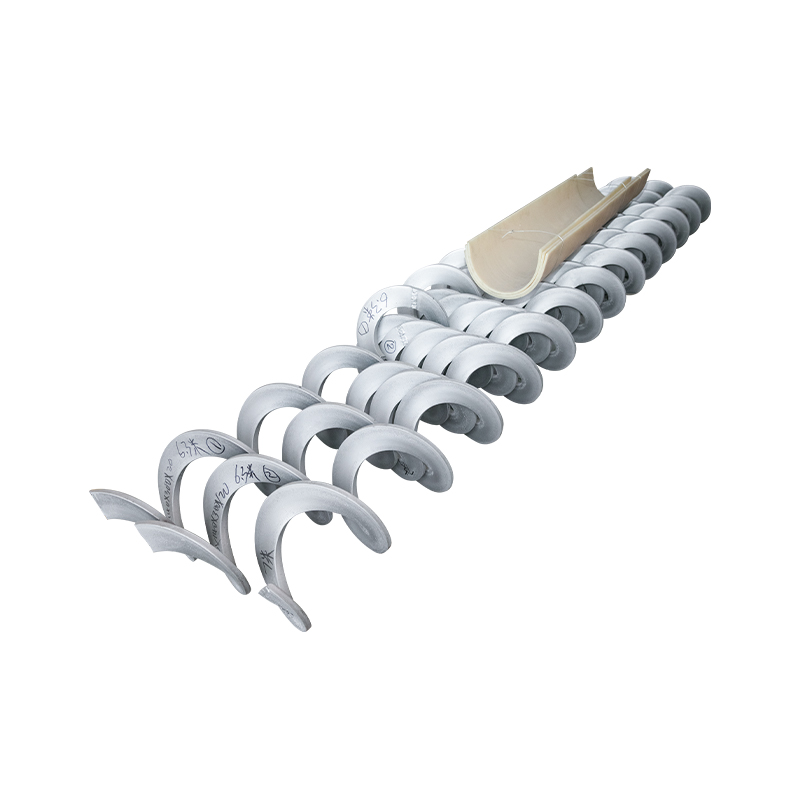

Dette utstyret bruker en akselløs skruemekanisme. Sand-vannblandingen føres inn i separatoren fra toppen. Grus legger seg ved tyngdekraften i separasjonsrennet for sand og vann. Rotasjonen av den akselløse skruen skyver grusen gradvis langs en 25 % U-formet trau mot utløpet. Grusen faller deretter ned i en mottakssylinder for ekstern transport. Separert vann renner over fra separasjonskarutløpet, forbedrer driftsmiljøet og letter ekstern transport.

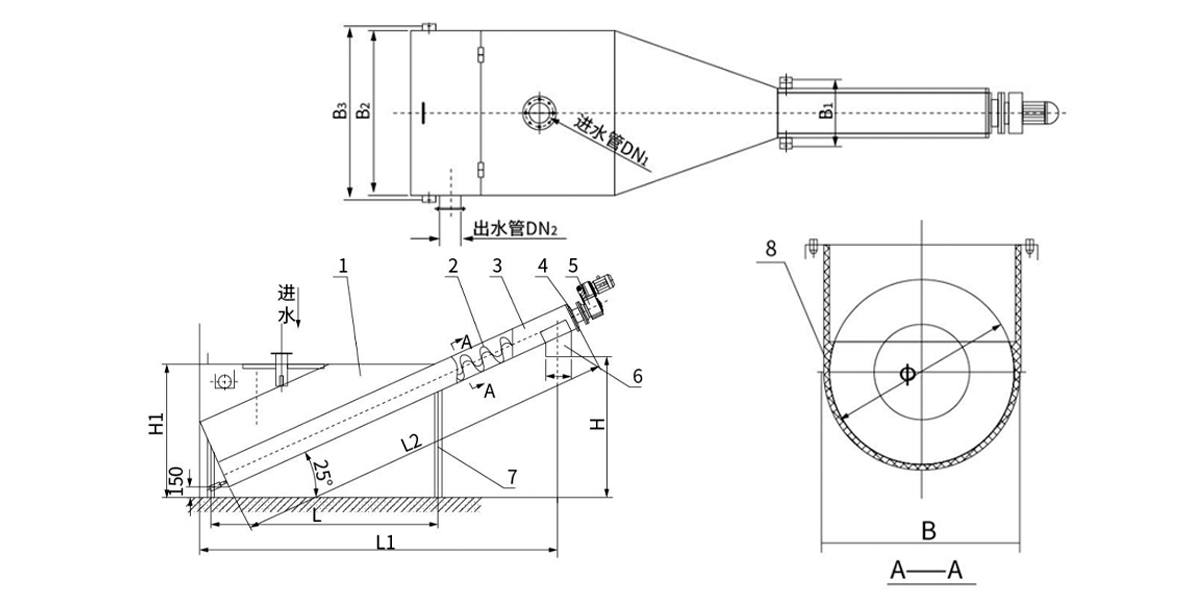

| 1 | Separasjonstank | 5 | Drivenhet |
| 2 | Spiralblad | 6 | Utløp for sand |
| 3 | U-formet kanal | 7 | Støtteramme |
| 4 | Lagerhus | 8 | Slitasjebestandig fôr |
| Modell/spesifikasjoner | LSF-260 | LSF-300 | LSF-350 | LSF-400 | ||
| Skrue nominell diameter D (mm) | 260 | 300 | 350 | 400 | ||
| Skruediameter M (mm) | 235 | 285 | 320 | 385 | ||
| Behandlingskapasitet Q (L/s) | 5-12 | 12–20 | 20–27 | 27–35 | ||
| Installasjonsvinkel α (°) | 25 | |||||
| Skrue rotasjonshastighet n (r/min) | ≈4,8 | |||||
| Motoreffekt N (kW) | 0.37 | 0.55 | 0.75 | |||
| Gjenopprettingshastighet (partikkelstørrelse ≥0,2 mm) | ≥96 | |||||
| Fuktighetsinnhold etter sandseparasjon (%) | <65 | |||||
| Installasjonsdimensjoner (mm) | φ | 220 | 270 | 320 | 390 | |
| B | 260 | 310 | 345 | 410 | ||
| B1 | 710 | |||||
| B₂ | 1200 | 1360 | 1500 | 1800 | ||
| B3 | B2 80 | |||||
| DN₁ | 100 | 150 | 200 | 250 | ||
| DN₂ | 150 | 200 | 250 | 300 | ||
| L | 2800 | 3000 | 3200 | 3400 | ||
| L1 | 3840 | 4380 | 5760 | 6150 | ||
| L₂ | 2800 | 2800 | 3800 | 3800 | ||
| H | 1550 | 1750 | 2400 | 2550 | ||
| H₁ | 1600 | 1700 | 2150 | 2150 | ||
Kornseparator: Brukes først og fremst som støtteutstyr for gruskamre i avløpsrenseanlegg for å separere og rense sandpartikler.
Bruksområde:
1. Kommunalt miljøvern: Sandvannseparering i sykloniske gruskamre eller luftede gritkamre i store og mellomstore avløpsrenseanlegg.
2. Industrielt avløpsvann: Sandfjerning i vannrenseanlegg og grusbehandling i matbehandlingsavløpsvann.
Med et sterkt teknisk grunnlag og ISO-sertifisert kvalitetssystem hjelper Hengye kunder i ulike bransjer med å forbedre behandlingseffektiviteten, redusere driftskostnadene og oppfylle globale miljøstandarder.
