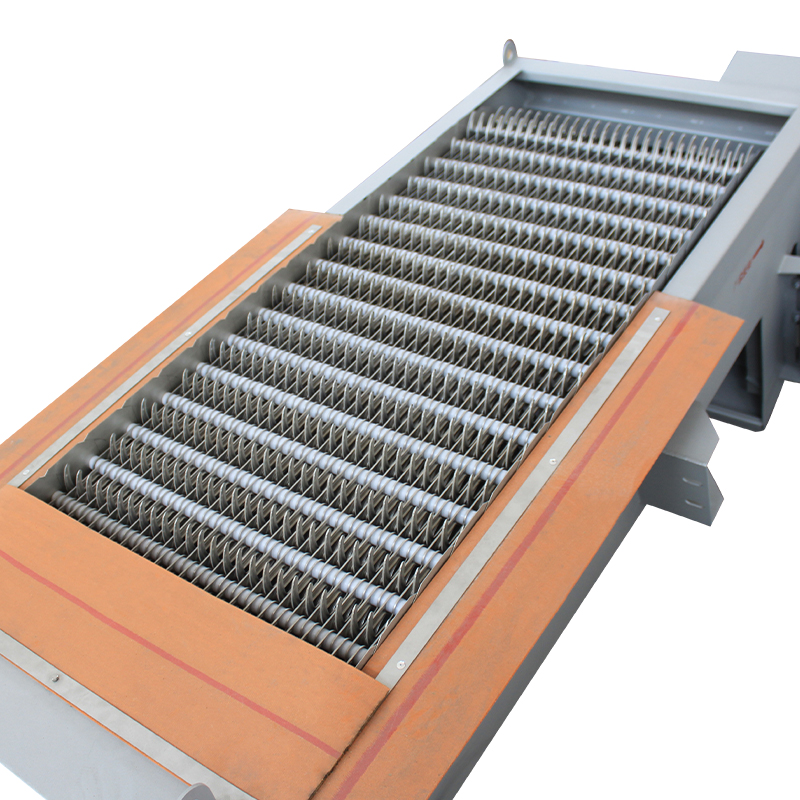

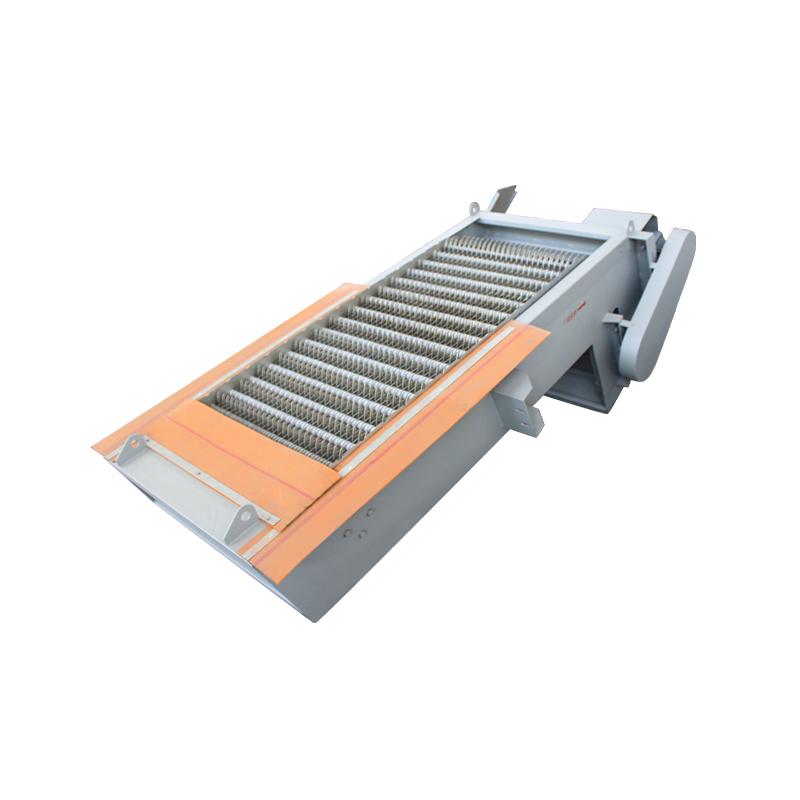

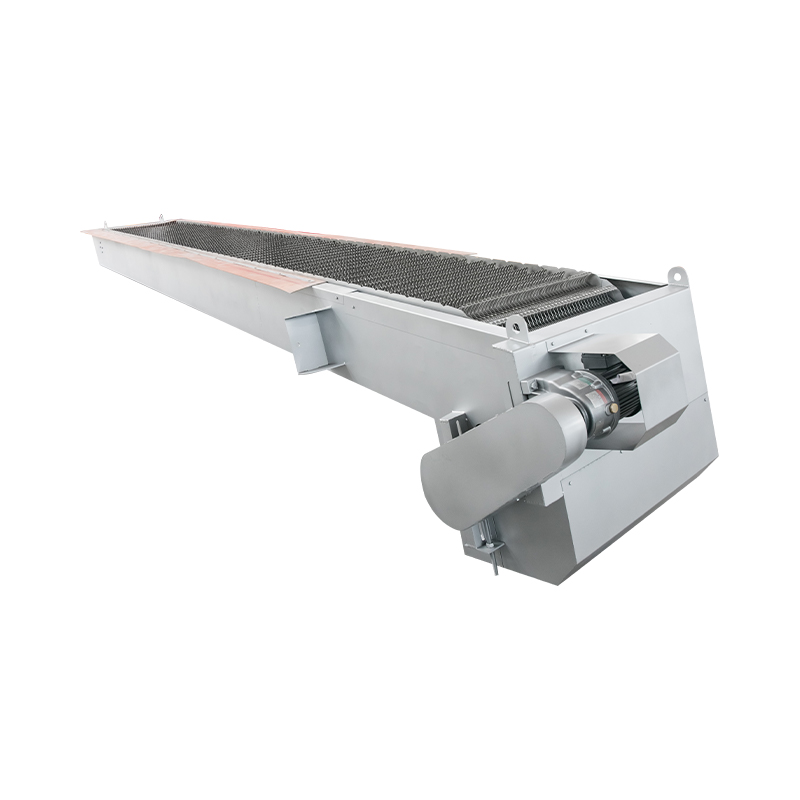

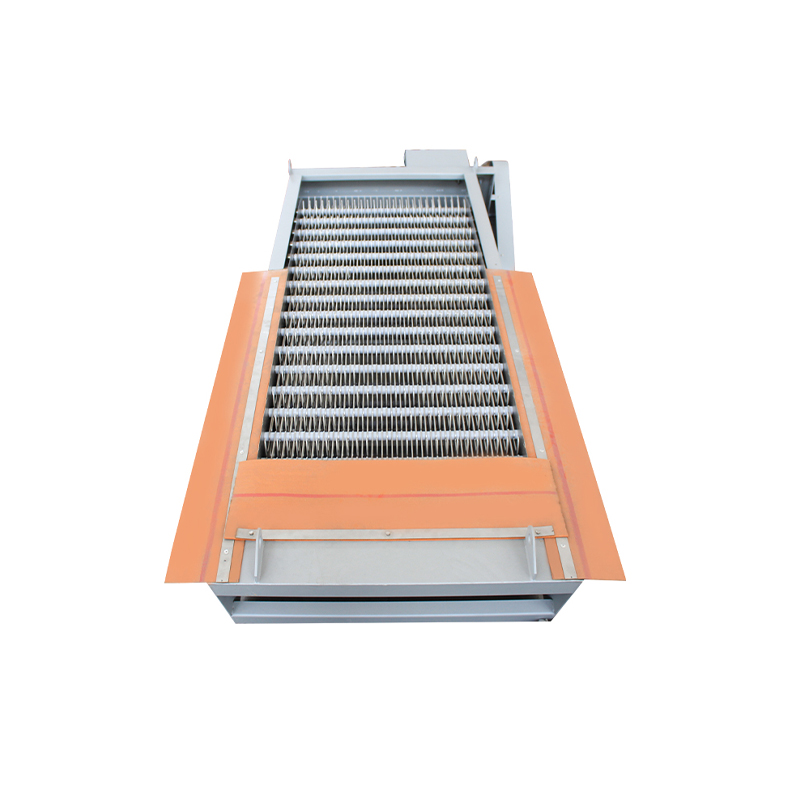

Rake-Tooth Bar Screen Machine

Rotary Screen Debris Remover, også kjent som Rotary Solid-Liquid Separator, er en avansert vannbehandling fast-væske separasjonsenhet. Den brukes først og fremst i forbehandlingsenheter til kommunale renseanlegg, kommunale overvann- og avløpspumpestasjoner, vannforsyningsanlegg og kjølevannsinntak ved kraftverk. Dette utstyret er også mye brukt i vannbehandlingsprosjekter på tvers av ulike bransjer, inkludert tekstiler, trykking og farging, matforedling, akvakultur, papirproduksjon, slakterier og garverier. Den fungerer som en ideell løsning for separering av fast-væske i vannbehandlingsindustrien.

BE OM TILBUD

FORRIGE: Mesh Bar Screen Machine

NESTE: Ingen neste produkt

Fordeler og Egenskaper
Konstruksjon og Arbeidsprinsipp

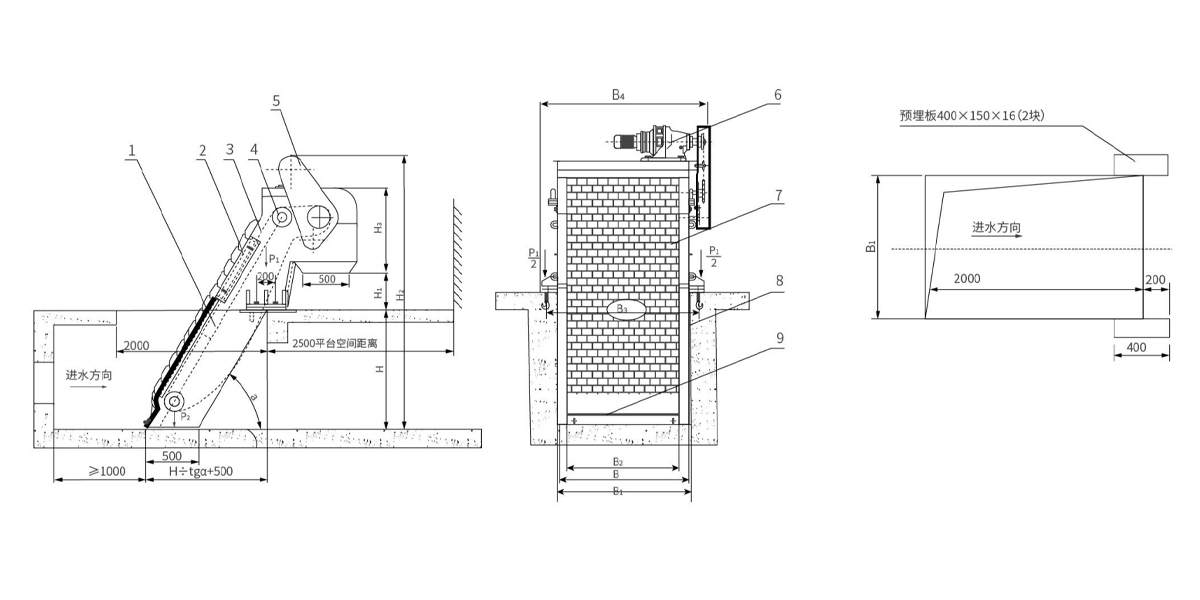

Dimensjoner og Monteringsskisse
Produktegenskaper
Anvendelsesområde

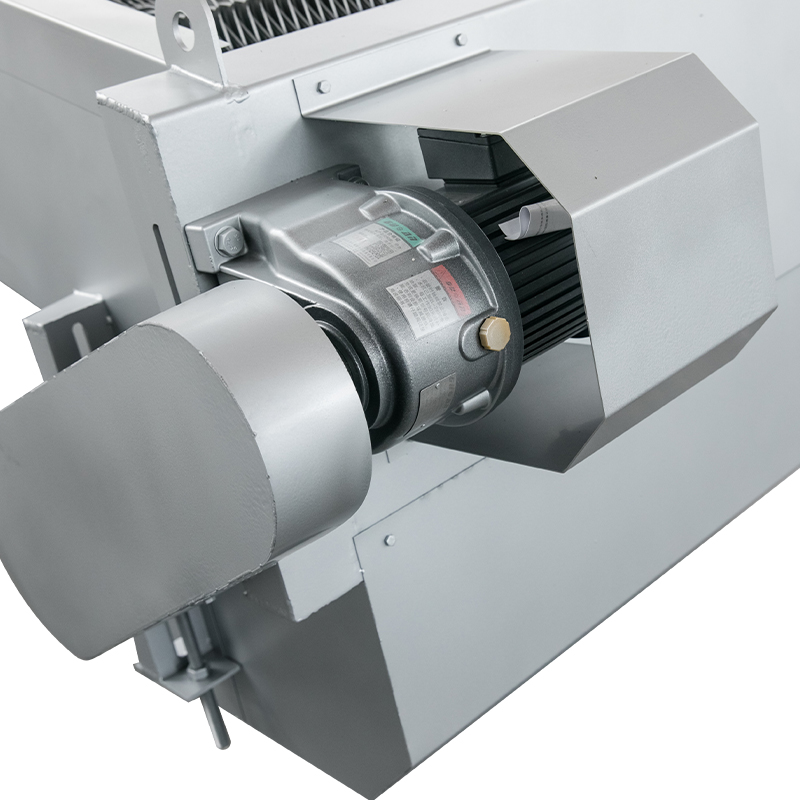

· Drivsystemet bruker cykloidal pinwheel eller spiralformede girreduksjonsmotorer for direkte drift, med lavt støynivå, kompakt struktur og jevn drift;
· Rammen bruker en integrert rammestruktur med høy stivhet, noe som muliggjør enkel installasjon og minimalt rutinemessig vedlikehold;
· To raketannspesifikasjoner tilgjengelig: stigning t=100mm og t=200mm;
· Enkel betjening med direkte lokale eller fjernkontrollfunksjoner;
· Dobbel beskyttelse mot utilsiktet overbelastning: mekaniske skjærstifter og overstrømsbeskyttelse sikrer sikker og pålitelig drift;
· For utstyrsbredder som overstiger 1500 mm, brukes en parallell maskinkonfigurasjon for å opprettholde den generelle strukturelle integriteten.

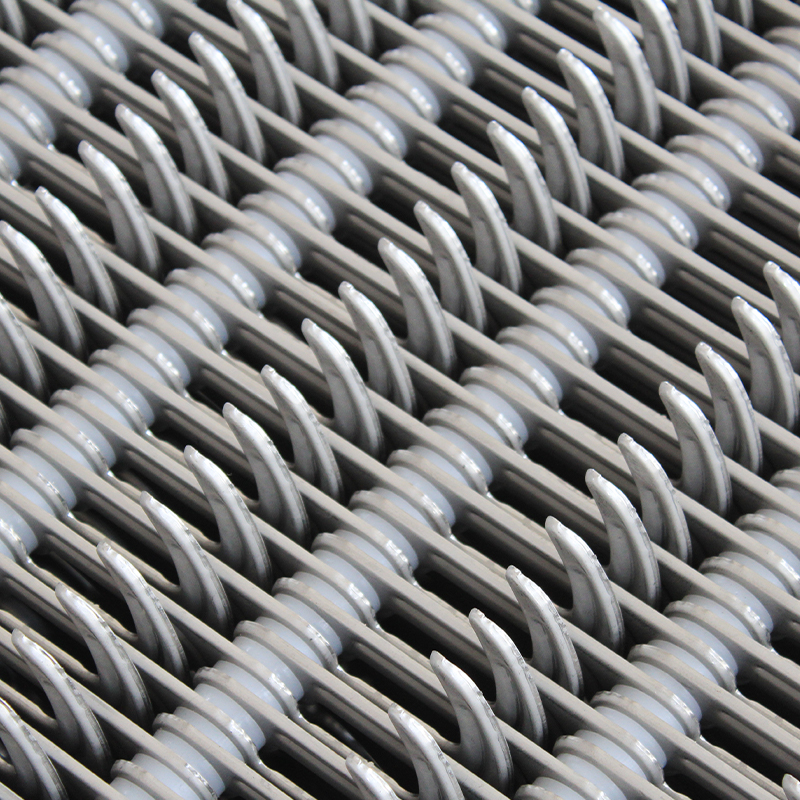

Dette utstyret bruker en roterende mekanisme, med en rivekjede sammensatt av spesialformede plogformede rivetenner arrangert i en bestemt rekkefølge og mengde på en horisontal aksel. Avhengig av vannstrømningshastigheten, monteres kjeden med varierende åpninger og installeres ved innløpet til pumpestasjoner eller vannbehandlingssystemer. Når drivenheten driver rivekjedet oppover fra bunnen, øses rusk i vannet opp av kjedet, mens væske strømmer gjennom hullene. Når den når den øvre toppen, snur kjedet retningen og beveger seg nedover. Materialer løsner deretter fra tennene under sin egen vekt. Når kjeden fullfører sin omvendte syklus til bunnen, starter den en ny kontinuerlig frem- og tilbakegående operasjon. Denne prosessen fjerner kontinuerlig rusk fra vannet, og oppnår fast-væske-separasjon.

Modell/spesifikasjoner

GSH-500

GSH-600

GSH-700

GSH-800

GSH-900

GSH-1000

GSH-1100

GSH-1200

GSH-1300

GSH-1400

GSH-1500

Utstyrsbredde B (mm)

500

600

700

800

900

1000

1100

1200

1300

1400

1500

Kanalbredde B₁ (mm)

B 100

Effektiv stangbredde B₂ (mm)

B-157

Fundamentboltavstand B₃ (mm)

B 200

Samlet utstyrsbredde B₄ (mm)

B 350

T=100

1≤b≤50

T=150

Installasjonsvinkel α (°)

60-85

Kanaldybde H (mm)

800~12000

Høyde fra utløpsport til plattform H₁ (mm)

600~1200

Total utstyrshøyde H₂ (mm)

H H 1500

Bakre stativhøyde H₃ (mm)

T=100

≈1000

T=150

≈1100

Tannløpshastighet V (m/min)

≈2.1

Motoreffekt N (kW)

0,55~1,1

0,75~1,5

1.1~2.2

1,5~3,0

Hodetap (mm)

≤20 (Når ingen blokkering er tilstede)

Sivilingeniørbelastning (kN)

△P

1.5

Merk: 1. P er beregnet ut fra H=5,0m. For hver ekstra meter av H, P_(total) = P1(P2) ΔP; T er stigningen til rakekjeden.
2. Tilpasning er tilgjengelig basert på kundens krav.

Vannmengdemåler
Parametere/modell			GSH-500	GSH-700	GSH-800	GSH-900	GSH-1000	GSH-1100	GSH-1200	GSH-1300	GSH-1400	GSH-1500
Vanndybde H₃ foran gitteret (mm)					1.0
Strømningshastighet gjennom rutenettet V (m/s)			0.8
Klarering b (mm)	1	Strømningshastighet Q (m³/m)	0.03	0.05	0.06	0.07	0.08	0.08	0.09	0.10	0.11	0.12
	3		0.07	0.10	0.12	0.14	0.16	0.18	0.20	0.22	0.24	0.26
	5		0.09	0.14	0.16	0.18	0.21	0.23	0.26	0.28	0.31	0.33
	10		0.11	0.17	0.21	0.24	0.27	0.30	0.33	0.37	0.40	0.43
	15		0.13	0.20	0.24	0.27	0.31	0.34	0.38	0.42	0.45	0.49
	20		0.14	0.21	0.25	0.29	0.33	0.37	0.41	0.45	0.49	0.53
	25		0.14	0.22	0.27	0.31	0.35	0.39	0.43	0.47	0.51	0.55
	30		0.15	0.23	0.27	0.32	0.36	0.40	0.45	0.49	0.53	0.57
	40 50		0.15	0.24	0.29	0.33	0.38	0.42	0.46	0.51	0.55	0.60
	40 50		0.16	0.25	0.29	0.34	0.39	0.43	0.48	0.52	0.57	0.61

Rake Screen Machine: Brukes først og fremst for å fange opp høye konsentrasjoner av suspendert stoff, og er spesielt effektiv til å fange opp sammenfiltret rusk.

Søknadsomfang:
1. Kommunalt avløpsvann: Grove/middels skjermer ved pumpestasjonskummer og gruskammerinntak.
2. Industrielt avløpsvann: Oppfanging av fibrøst og langstrakt rusk i bransjer som papirproduksjon, lær og slakting.
