Skrårør sedimentasjonstank
Integrerte sedimentasjonstanker med skrå rør benytter prinsippet om at suspenderte partikler i vannet setter seg nedover raskere enn den oppadgående strømningshastigheten, eller at avsetningstiden er kortere enn vannets utløpstid fra tanken, noe som muliggjør separasjon fra strømmen for å oppnå vannrensing. De fjerner suspenderte stoffer gjennom naturlig sedimentasjon eller koagulasjons-flokkuleringsprosesser.
Sedimentasjonstanker er klassifisert etter strømningsretning i horisontale og vertikale typer. Sedimenteringseffektiviteten avhenger av vannhastigheten i tanken og retensjonstid. For å forbedre ytelsen og redusere fotavtrykket, brukes ofte design som motstrøms sedimentasjonstanker med honeycomb-skrårør, akselererte klaringstanker og pulsklaringstanker. Sedimentasjonstanker er mye brukt i avløpsrensing.

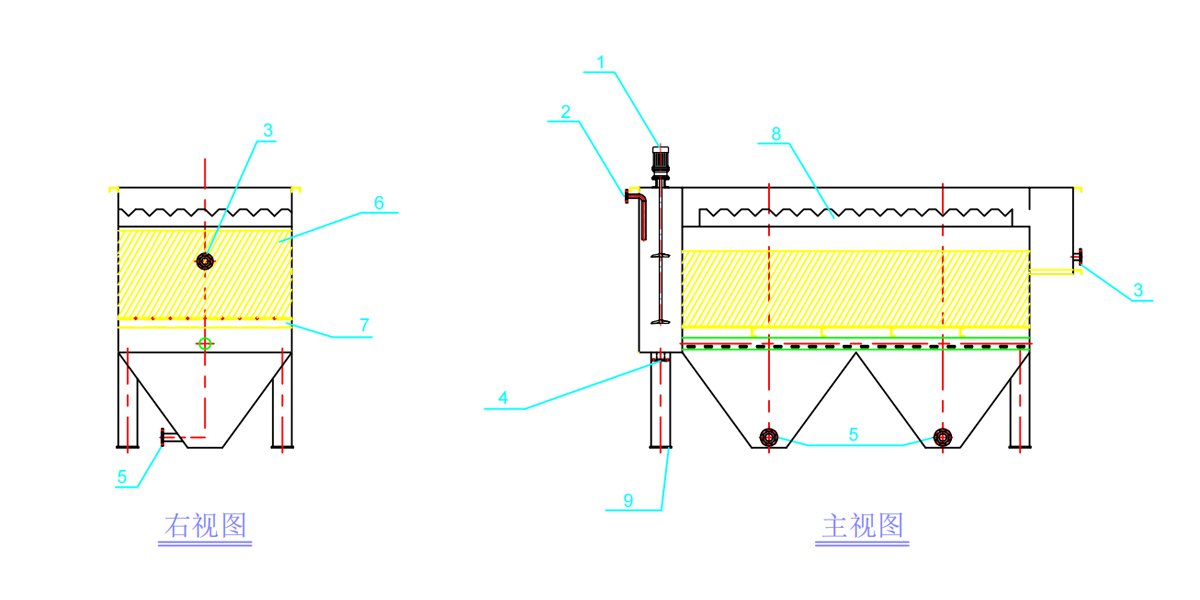

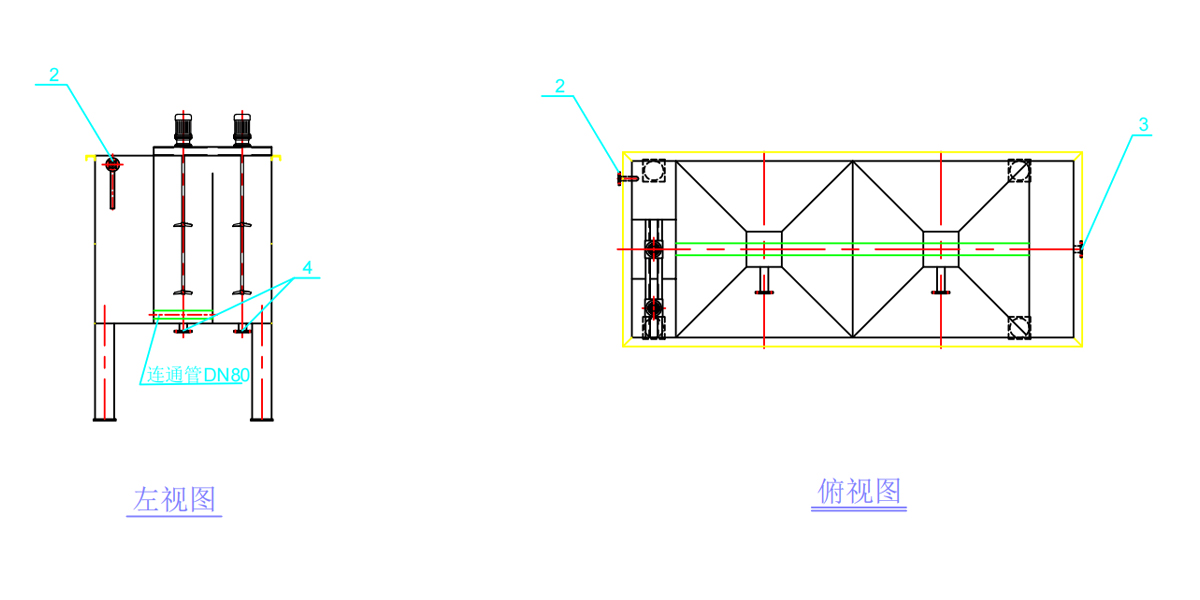

En horisontal sedimentasjonstank består av tre komponenter: innløps- og utløpsporter, strømningsseksjonen og en slambeholder. Tanken har et rektangulært tverrsnitt med innløp og utløp plassert i motsatte ender. En innløpskanal benytter typisk et innløp av typen innløp. Vann kommer inn i tanken gjennom jevnt fordelte innløpsåpninger. En ledeplate er installert nedstrøms for innløpsåpningene for å sikre jevn fordeling av vannstrømmen over tankens tverrsnitt. Utløpet bruker vanligvis en overløpsvei for å sikre at bunnfellet, klaret vann strømmer jevnt over bassengbredden inn i utløpskanalen. En avskumsrenne og en baffel er installert oppstrøms for overløpet for å avskjære overflateskum. Strømningsdelen utgjør kummens hoveddel. Kummens bredde og dybde må sikre jevn strømningsfordeling langs overløpsseksjonen, og opprettholde sakte, stabile bevegelser ved den dimensjonerende hastigheten. Slambeholderen akkumulerer sedimentert slam og er vanligvis plassert under tankbunnen nær den fremre delen. Et slamutslippsrør i bunnen av beholderen tillater periodisk fjerning av slam.
